本台设备是专门用来铆接风阀阀体和角码，一次压铆4个铆点，风阀型号不受限制。
本台设备外形尺寸大约为高1.2m、长1.5m、宽1.5m。
操作说明：

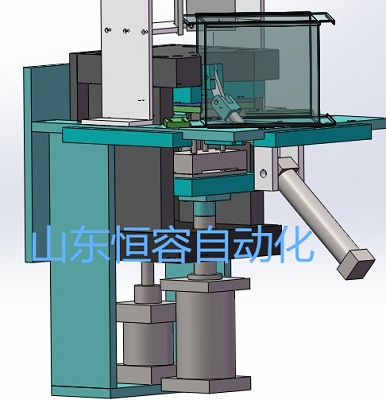

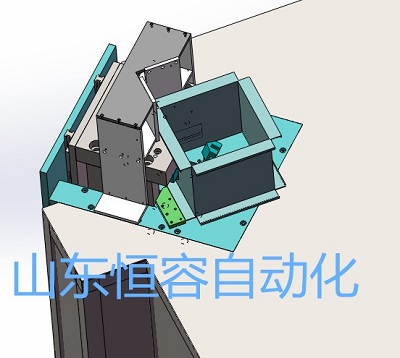

1.角码放置风阀阀体的合适位置后，把风阀的一角推到定位块的V形角处，两块上定位块和两块下定位块组成上下两个V角，用来定位风阀的阀体；
2.风阀到位后，夹紧气缸开始工作；夹紧气缸带动夹紧块固定住风阀；同时推动角码压缩角码限位块，固定住角码。
3.工件夹紧后，工作气缸开始工作，工作气缸往下拉动机体，机体连接凹模工装沿机体背面的导轨下滑，压至工件。准备工作完成；
4.凹模贴紧工件后，气液增力缸开始加压，推动凸模工装上升，四个凸模碰到工件后增力缸继续增压至设定压力，铆点形成；
5.铆点成型后，气液增力缸带动凸模工装泄压返程，工作气缸推动凹模工装上升复位。夹紧气缸带着夹紧块复位，设备恢复初始状态；
6.将下一个角码放置下个压铆位置后，旋转90度进行下一组铆点的铆接；如此反复，直至8个角码都与风阀铆接在一起。

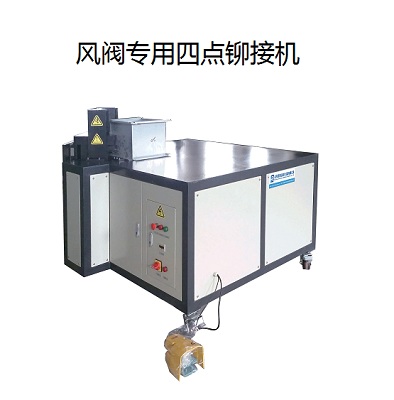

风阀专用铆接机
本台设备是专门用来铆接风阀阀体和角码，一次压铆4个铆点，风阀型号不受限制。 本台设备外形尺寸大约为高1.2m、长1.5m、宽1.5m。 操作说明： 1.角码放置风阀阀体的合适位置后，把风...
