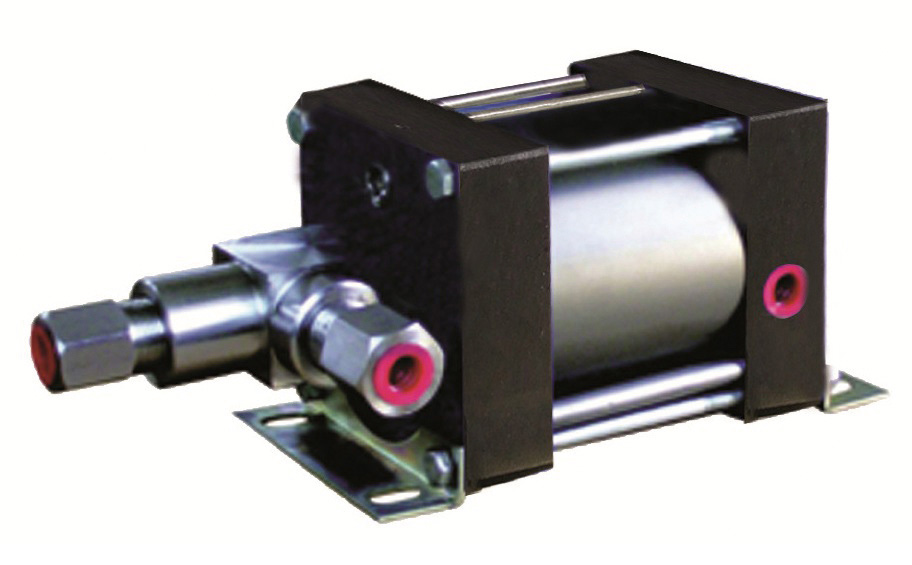

HM系列气液增压泵


           HM系列气液增压泵采用内置式单气控两位四通阀实现泵的自动往复运动，该系列产品气驱部分全部
     采用铝合金并氧化处理，泵头根据介质不同可选用碳钢或不锈钢。
     该系列产品的驱动活塞直径为80mm，使用气压≤8bar。该系列泵具有以下特点：
    ◆重量轻，携带方便       ◆流量大、压力范围广              ◆易于控制，手动控制到自动控制均可实现
    ◆适用于绝大部分液体    ◆无需用电，可用于危险场合    ◆易于维护

型号	增压比	出口压力		流量 L/min	接口尺寸			净重 Kg
		bar	psi		驱动口	入口	出口
HM4	4:1	32	464	15.36	G3/8	ZG 1/2	ZG 1/2	4.8
HM10	10:1	80	1160	7.15	G3/8	ZG 3/4	ZG 1/2	4.3
HM16	16:1	128	1856	4.59	G3/8	ZG 1/2	ZG 1/2	4.2
HM30	30:1	240	3480	2.53	G3/8	ZG 1/2	ZG 3/8	4.2
HM44	44:1	352	5104	1.41	G3/8	ZG 3/8	ZG 3/8	4.1
HM64	64:1	512	7424	0.95	G3/8	ZG 3/8	ZG3/8	4.1
HM100	100:1	800	11600	0.64	G3/8	ZG 3/8	ZG 3/8	4.1
HM170	170:1	1360	19720	0.37	G3/8	ZG 3/8	M14*1.5	4.1

     *增压比为驱动活塞面积/液压柱塞面积

     *出口压力为空气驱动压力为8bar(116psi)时的静态出口压力(估算值及最大允许值)
     *流量为在空气驱动压力为6bar(87psi)，出口压力为0时液泵的近似流量
     *液泵运行所需的最小驱动压力为3bar(43.5psi)，依据特定的压力比达到一定的输出压力

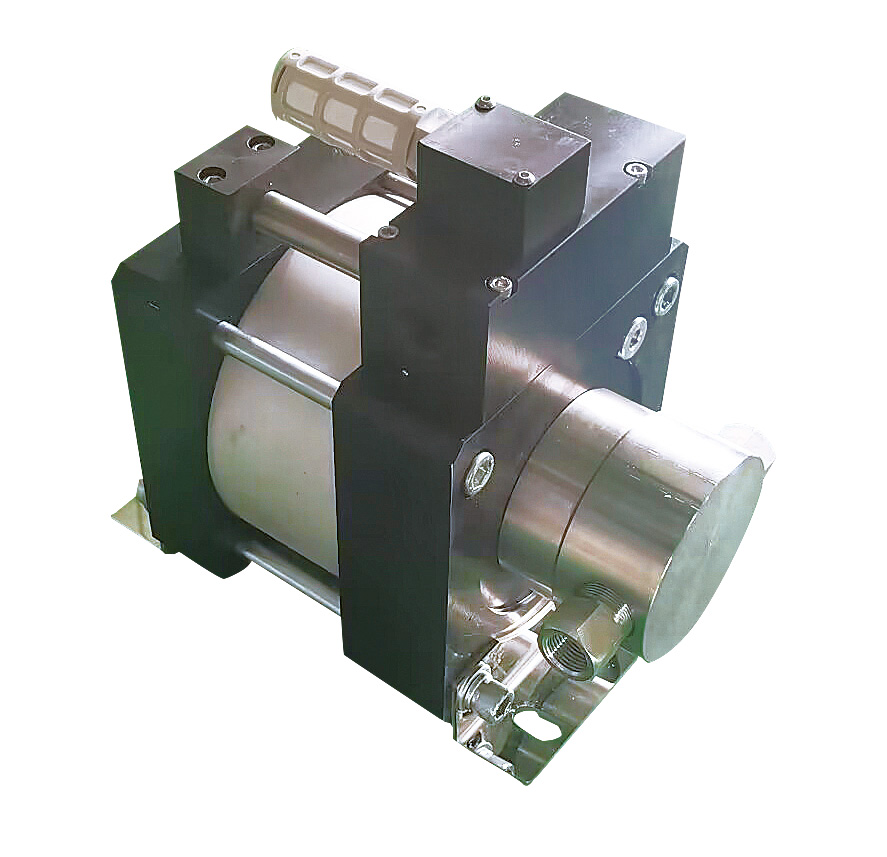

           HG系列气液增压泵

           HG系列气液增压泵采用单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分全部
    采用铝合金制造，铝合金零部件加工后经氧化处理成黑色，保证了产品的外型美观及永不生锈。
    接液部分材质根据介质不同选用碳钢或不锈钢，泵的全套密封件均为进口优质产品，从而保证了泵
    的性能。本系列驱动活塞直径为160mm。
    最大驱动气压为10bar，为了保证泵的寿命，建议使用气压≤8bar。

型号	增压比	出口压力		流量 L/min	接口尺寸			净重 Kg
		bar	psi		驱动口	入口	出口
HG6	6:1	48	696	29.91	G1/2	ZG 1/2	ZG 1/2	12.7
HG10	10:1	80	1160	18.84	G1/2	ZG 1/2	ZG 1/2	12.7
HG16	16:1	128	1856	12.42	G1/2	ZG 1/2	ZG 1/2	12.7
HG28	28:1	224	3248	7.11	G1/2	ZG 1/2	ZG 3/8	12.2
HG40	40:1	320	4640	4.89	G1/2	ZG 1/2	ZG 3/8	12.2
HG64	64:1	512	7424	3.08	G1/2	ZG 1/2	ZG 3/8	12.2
HG80	80:1	640	9280	2.44	G1/2	ZG 1/2	ZG 3/8	12.2
HG100	100:1	800	11600	1.92	G1/2	ZG 1/2	ZG 3/8	12
HG130	130:1	1040	15080	1.47	G1/2	ZG 1/2	M14*1.5	12
HG175	175:1	1400	20300	1.14	G1/2	ZG 1/2	M14*1.5	12
HG255	255:1	2040	29580	0.75	G1/2	ZG 1/4	M14*1.5	12
HG400	400:1	3200	46400	0.48	G1/2	ZG 1/4	M14*1.5	12

      *增压比为驱动活塞面积/液压柱塞面积

      *出口压力为空气驱动压力为8bar(116psi)时的静态出口压力(估算值及最大允许值)
      *流量为在空气驱动压力为6bar(87psi)，出口压力为0时液泵的近似流量
      *液泵运行所需的最小驱动压力为3bar(43.5psi)，依据特定的压力比达到一定的输出压力

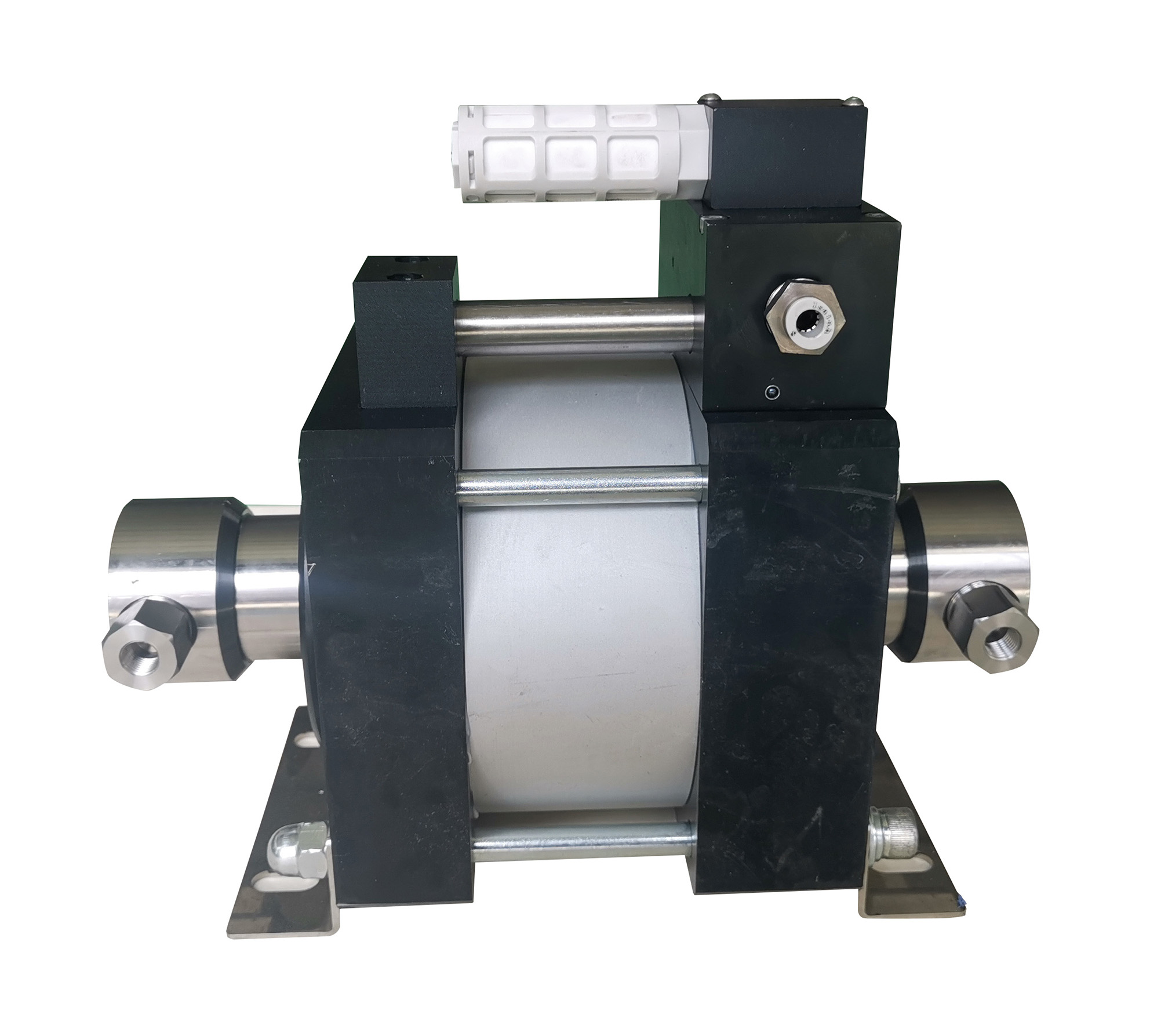

          HGD系列气液增压泵

           HGD系列泵为单气动头双作用泵，其特性同HM系列泵相同，但与同规格HG系列泵相比，脉冲小且其
    流量比HM系列单作用泵提高50%。

型号	增压比	出口压力		流量 L/min	接口尺寸			净重 Kg
		bar	psi		驱动口	入口	出口
HGD6	6:1	48	696	48.60	G1/2	ZG 1/2	ZG 1/2	15.2
HGD10	10:1	80	1160	30.61	G1/2	ZG 1/2	ZG 1/2	15.2
HGD16	16:1	128	1856	19.73	G1/2	ZG 1/2	ZG 1/2	15.2
HGD28	28:1	224	3248	11.30	G1/2	ZG 1/2	ZG 1/2	14
HGD40	40:1	320	4640	7.69	G1/2	ZG 1/2	ZG 1/2	14
HGD64	64:1	512	7424	4.94	G1/2	ZG 1/2	ZG 3/8	14
HGD80	80:1	640	9280	3.96	G1/2	ZG 1/2	ZG 3/8	14
HGD100	100:1	800	11600	3.13	G1/2	ZG 1/2	ZG 3/8	13.8
HGD130	130:1	1040	15080	2.40	G1/2	ZG 1/2	M14*1.5	13.8
HGD175	175:1	1400	20300	1.81	G1/2	ZG 3/8	M14*1.5	13.8
HGD255	255:1	2040	29580	1.23	G1/2	ZG 1/4	M14*1.5	13.8
HGD400	400:1	3200	46400	0.79	G1/2	ZG 1/4	M14*1.5	13.8

     *增压比为驱动活塞面积/液压柱塞面积

     *出口压力为空气驱动压力为8bar(116psi)时的静态出口压力(估算值及最大允许值)
     *流量为在空气驱动压力为6bar(87psi)，出口压力为0时液泵的近似流量
     *液泵运行所需的最小驱动压力为3bar(43.5psi)，依据特定的压力比达到一定的输出压力

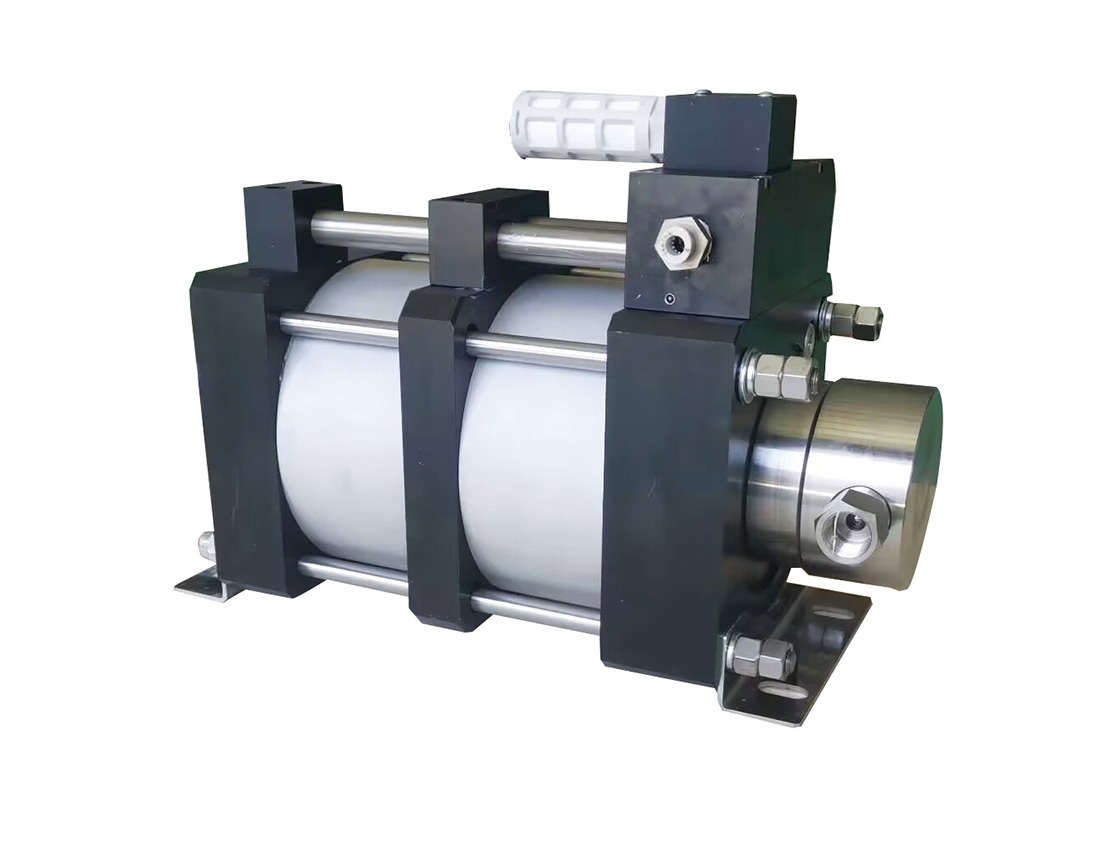

         HG-2系列气液增压泵

            HG-2系列泵为单作用双驱动头增压泵，与HG系列泵相比，它能够在相同空气驱动压力下产生2倍的输出压力。

HG130-2	260:1	2080	30160	1.29	G1/2	ZG 1/4	M14*1.5	16.5
HG175-2	350:1	2800	40600	0.94	G1/2	ZG 1/4	M14*1.5	16.5
HG255-2	510:1	4080	59160	0.65	G1/2	ZG 1/4	M14*1.5	16.5
HG400-2	800:1	6400	92800	0.42	G1/2	ZG 1/4	M14*1.5	16.5

     *增压比为驱动活塞面积/液压柱塞面积
     *出口压力为空气驱动压力为8bar(116psi)时的静态出口压力(估算值及最大允许值)
     *流量为在空气驱动压力为6bar(87psi)，出口压力为0时液泵的近似流量
     *液泵运行所需的最小驱动压力为3bar(43.5psi)，依据特定的压力比达到一定的输出压力

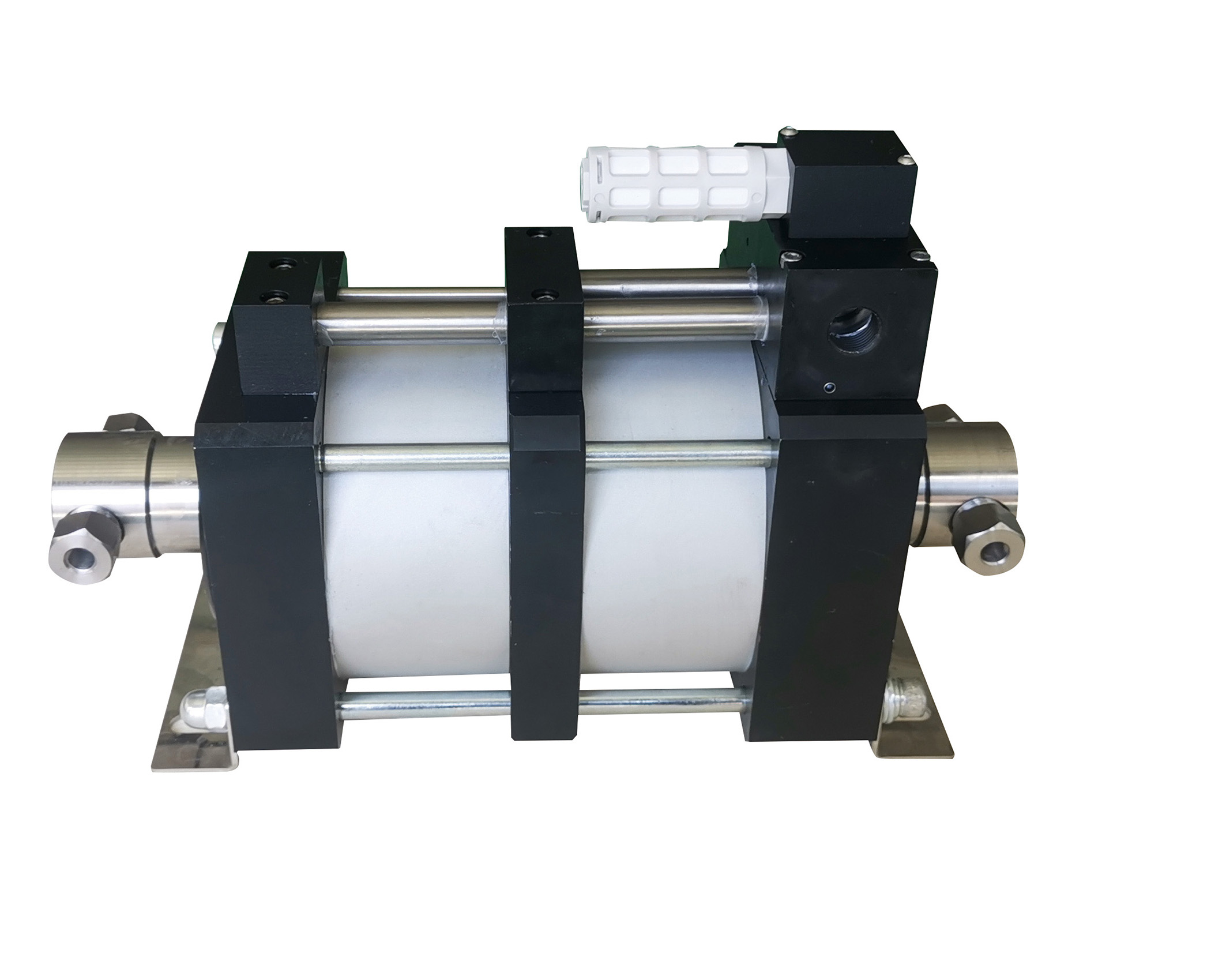

           HGD-2系列泵为双作用双驱动头增压泵
