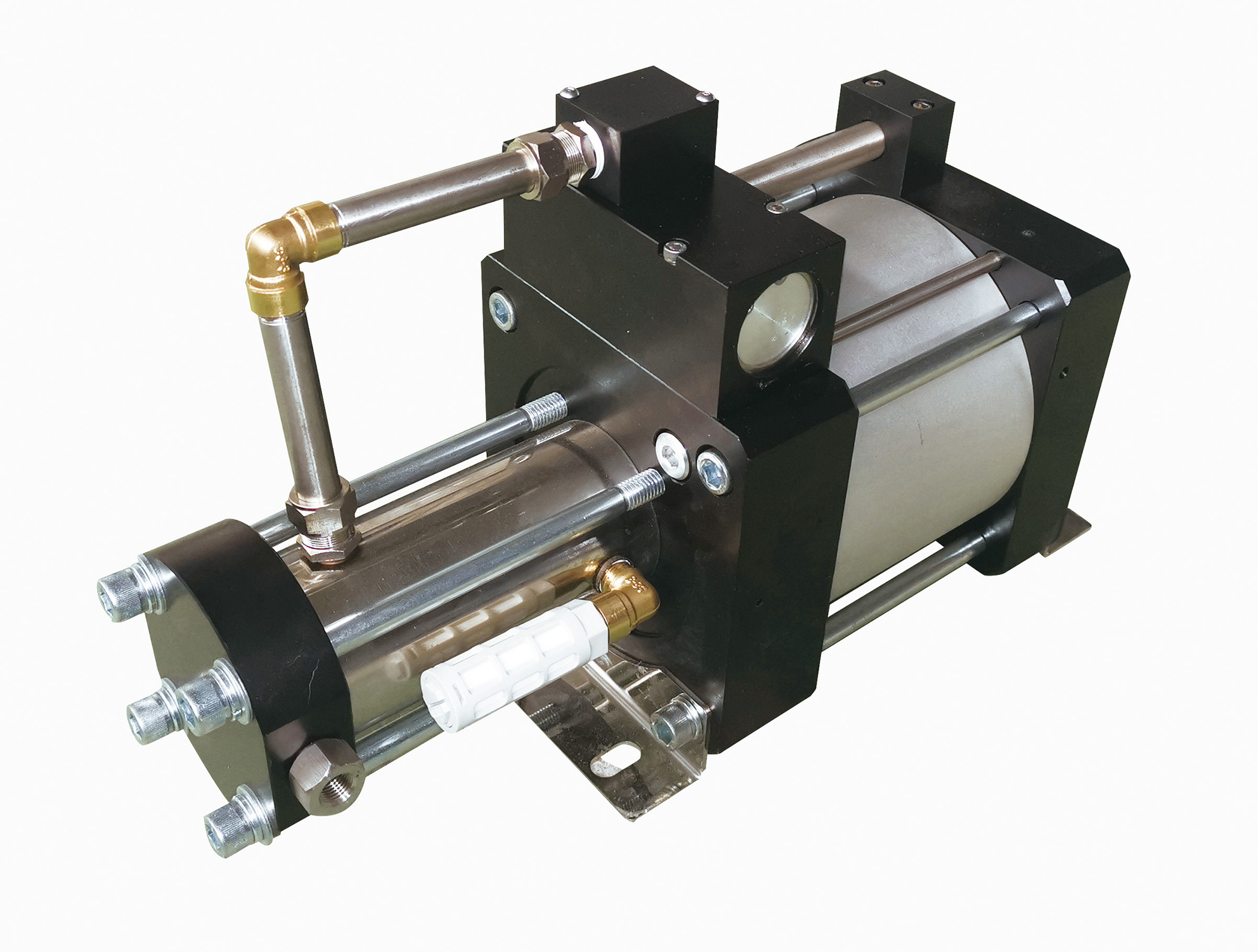

HA系列气体增压泵


       HA系列气体增压泵采用单气控非平衡气体分配阀来实现泵的往复运动，全部采用铝合金及不锈钢制
造，全部密封件均为进口优质产品，最大设计驱动气压均为10bar,为了保证泵的寿命,建议驱动气压≤8bar。
       该系列泵的驱动活塞直径为160mm，为单作用泵，所有单作用泵泵头均带有排气冷却。

型号

增压比

最小气体 入口压力PA

最大气体 入口压力PA

最大气体出口压力PB

气体出口 压力 PB=

接口尺寸

最大流量LN/min (PL=6bar)

bar

psi

bar

psi

bar

psi

驱动口

入口

出口

HA02

2:1

1.7

24.65

16

232

16

232

2 PL

G1/2

ZG1/2

ZG1/2

960(PA=6(bar)

HA05

5:1

3.5

50.75

40

580

40

580

5PL

G1/2

ZG1/2

ZG1/2

360(PA=6bar)

HA10

10:1

5.5

79.75

80

1160

80

1160

10PL

G1/2

ZG3/8

ZG3/8

196(PA=20bar)

HA25

25:1

10

145

200

2900

200

2900

25PL

G1/2

ZG1/4

ZG1/4

81(PA=20 bar)

HA40

40:1

15

217.5

320

4640

320

4640

40PL

G1/2

ZG1/4

ZG1/4

49(PA=20 bar)

HA60

60:1

25

362.5

480

6960

480

6960

60PL

G1/2

ZG1/4

ZG1/4

61(PA=40bar)

HA100

100:1

35

507.5

800

11600

800

11600

100PL

G1/2

ZG1/4

M14×1.5

39(PA=20 bar)

PL=驱动气压 PA=输入气压 PB=输出气压

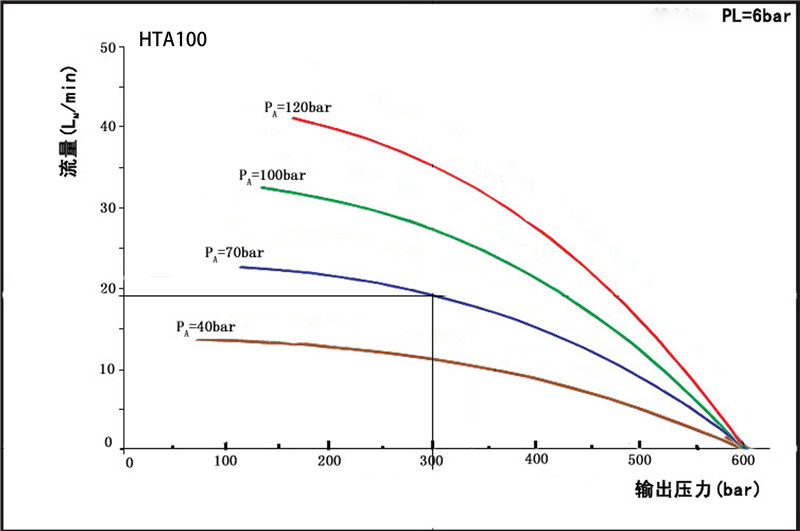

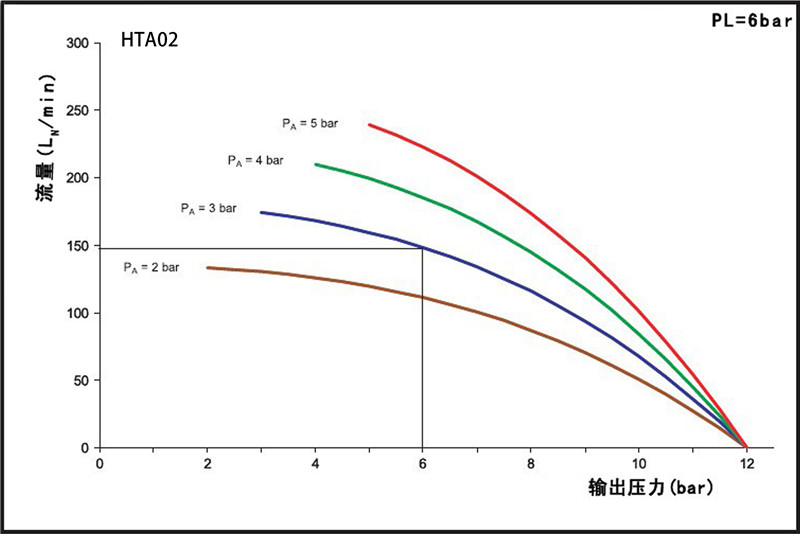

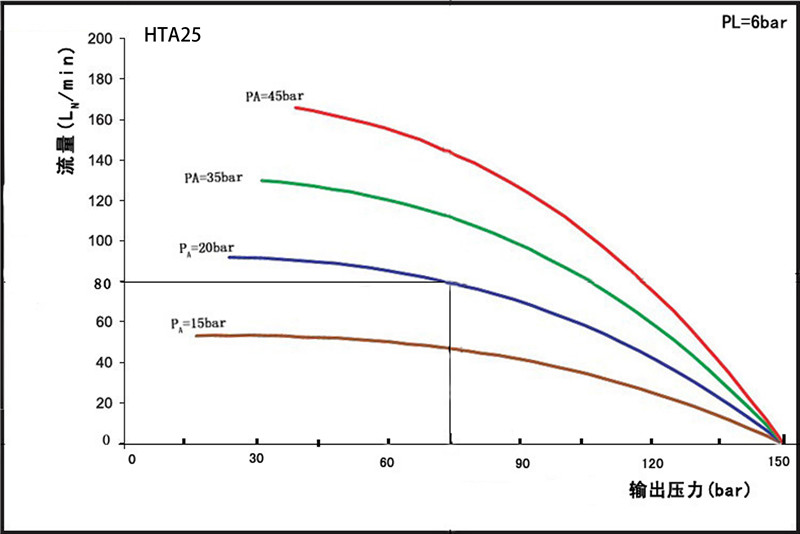

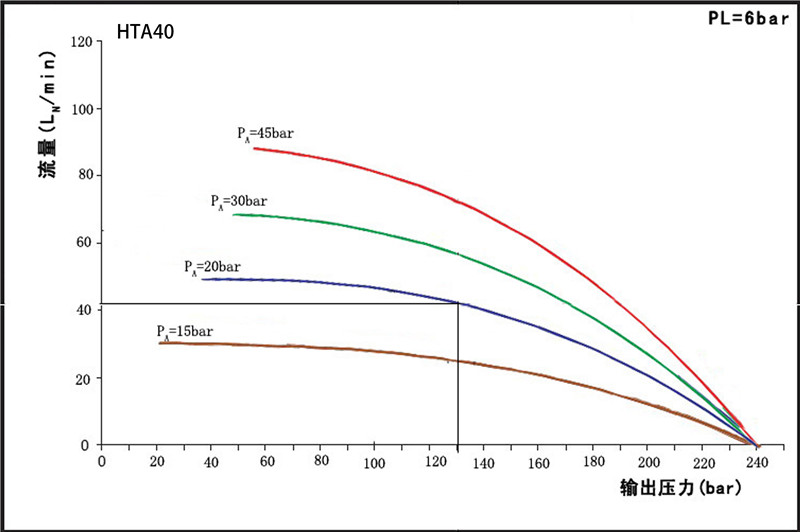

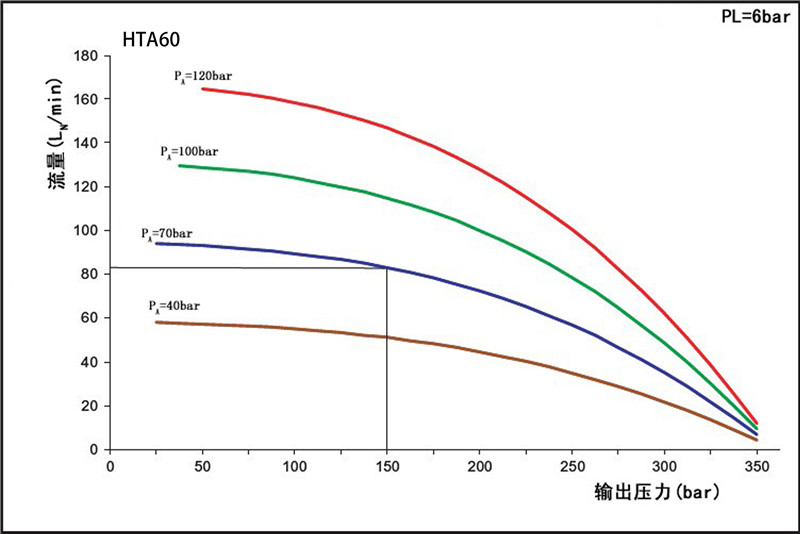

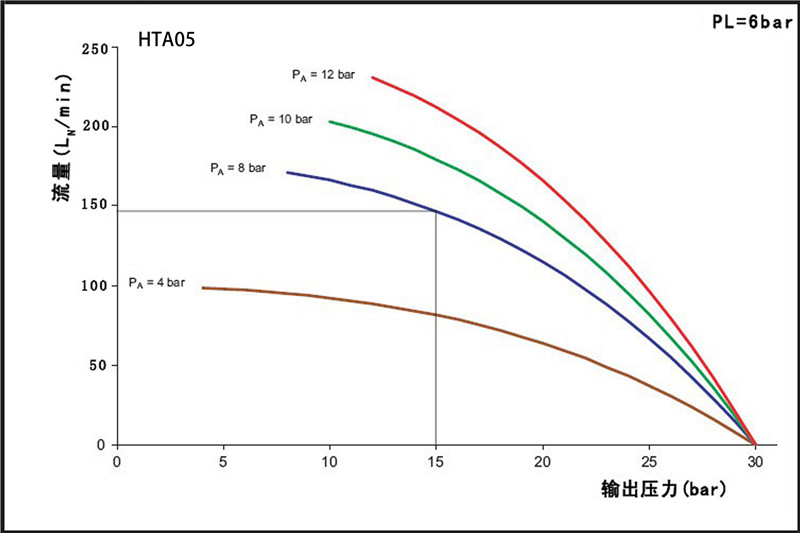

HA系列气体增压泵流量图：

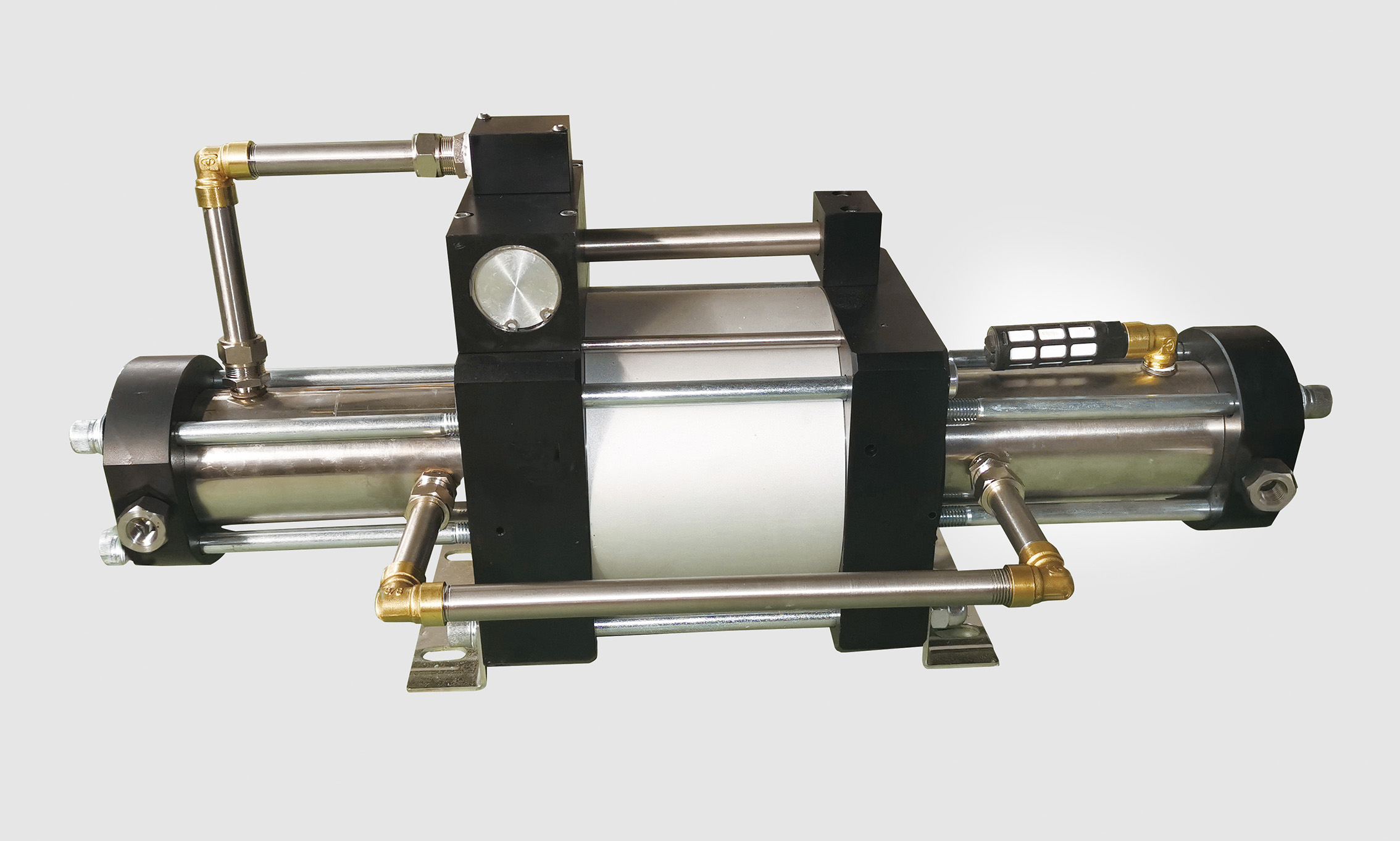

HD系列气体增压泵


       HD系列气体增压泵为单级增压泵，为达到所需压力气体输入口输入气压需要一定程度的预增，
预增压力因达到的最大压力不同而不同。最大可增压至80MPa。该系列泵换向方式与HTA系列完全
相同，不同之处在于该系列泵为HTA系列基础上制造的双头泵，整台泵全部采用铝合金及不锈钢制造。
      该系列泵的驱动活塞直径为160mm，驱动气压≤8bar,两端泵头均带有排气冷却。出厂时两入口
及两出口可按用户要求连接好管路。

型号

增压比

最小气体 入口压力PA

最大气体 入口压力PA

最大气体出口压力PB

气体出口 压力 PB=

接口尺寸

最大流量LN/min (PL=6bar)

bar

psi

bar

psi

bar

psi

驱动口

入口

出口

HD10

10:1

5

72.5

80

1160

80

1160

10PL+PA

G1/2

ZG3/8

ZG3/8

372(PA=20bar)

HD25

25:1

10

145

200

2900

200

2900

25PL+PA

G1/2

ZG1/4

ZG1/4

154(PA=20bar)

HD40

40:1

15

217.5

320

4640

320

4640

40PL+PA

G1/2

ZG1/4

ZG1/4

92(PA=20bar)

HD60

60:1

25

362.5

480

6960

480

6960

60PL+PA

G1/2

ZG1/4

ZG1/4

115(PA=40bar)

PL=驱动气压 PA=输入气压 PB=输出气压

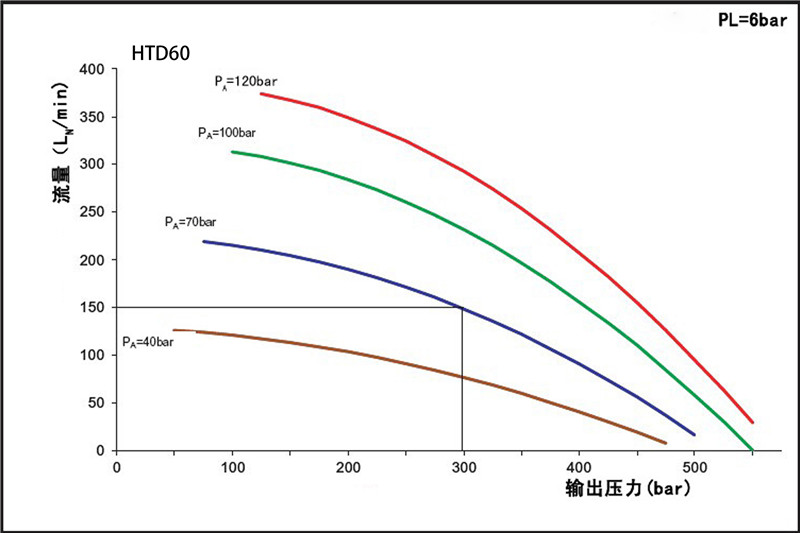

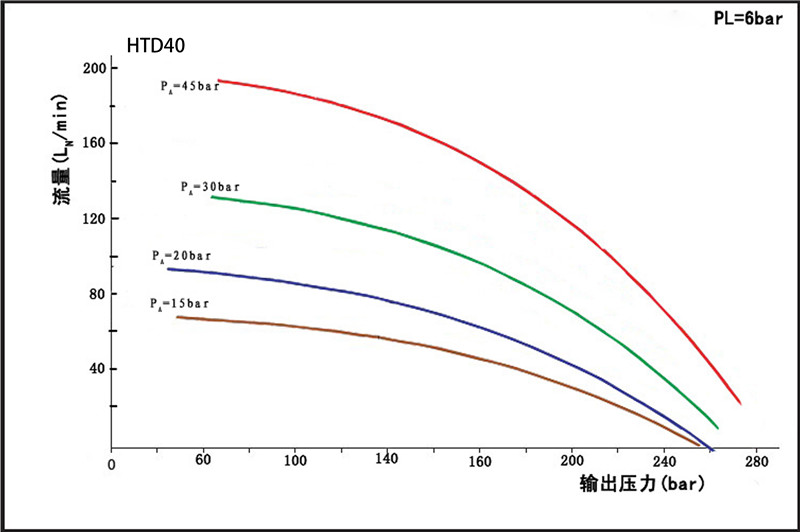

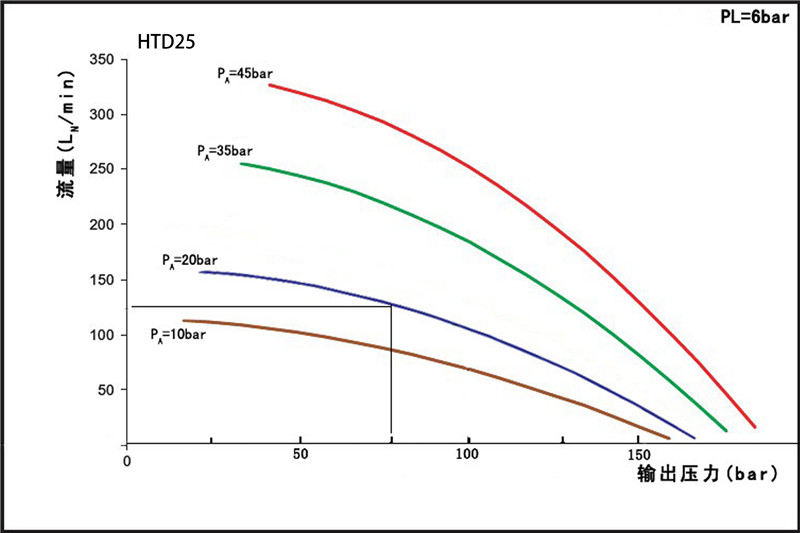

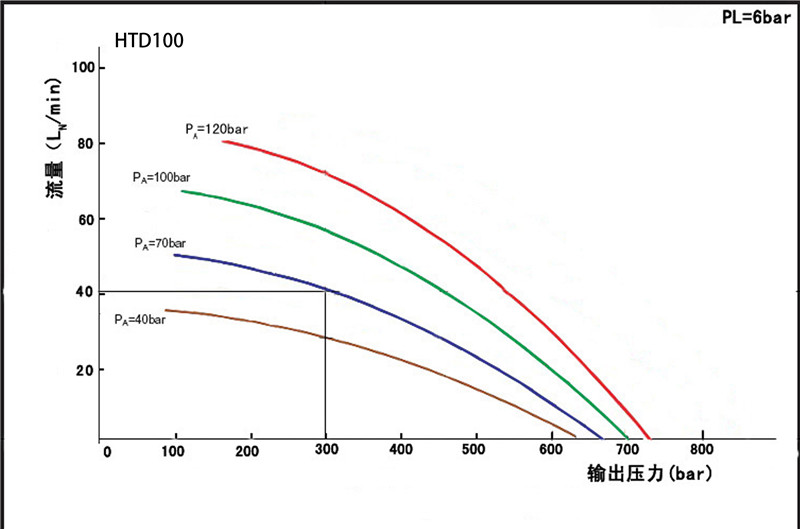

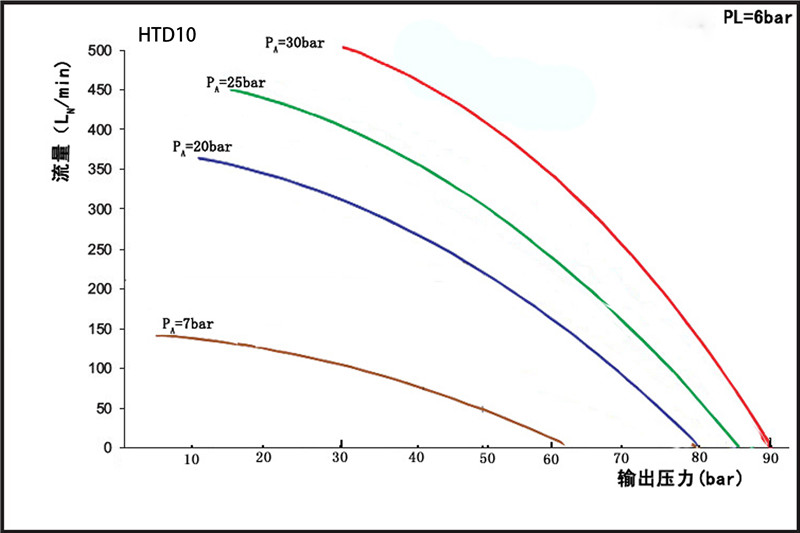

HD系列气体增压泵流量图：






HT系列气体增压泵

    HT系列气体增压泵为二级增压泵，可以将极低压力的气体增至很高的压力。驱动气体≤8bar，
气体输入口的压力范围为0.1-10bar，最大可增至80MPa。整台泵全部采用铝合金及不锈钢制造。
    该系列泵的驱动活塞直径为160mm，两端泵头均带有排气冷却。

型号

增压比

最小气体 入口压力PA

最大气体 入口压力PA

最大气体出口压力PB

气体出口压力 PB=

接口尺寸

最大流量LN/min (PL=6bar)

bar

psi

bar

psi

bar

psi

驱动口

入口

出口

HT25

25:1

0.1

1.45

10

14.5

200

2900

25PL+3.5PA

G1/2

ZG3/8

ZG1/4

136(PA=8 bar)

HT40

40:1

0.1

1.45

10

14.5

320

4640

40PL+6PA

G1/2

ZG3/8

ZG1/4

124(PA=8bar)

HT10/60

10:1/60:1

0.1

1.45

10

14.5

480

6960

60PL+6PA

G1/2

ZG3/8

ZG1/4

84(PA=8bar)

HT25/60

25:1/60:1

10

14.5

25

362.5

480

6960

60PL+2.5PA

G1/2

ZG3/8

ZG1/4

80(PA=15bar)

HT100

100:1

0.1

1.45

10

14.5

800

11600

100PL+10PA

G1/2

ZG3/8

M14×1.5

63(PA=8bar)

PL=驱动气压 PA=输入气压 PB=输出气压

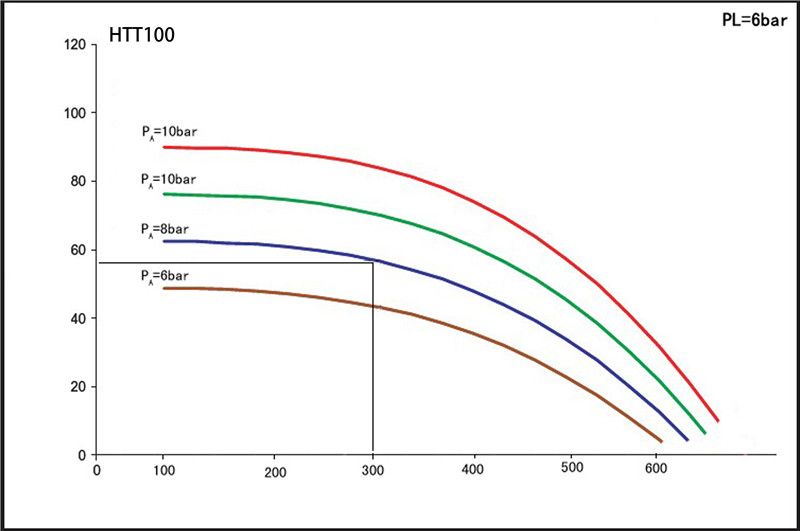

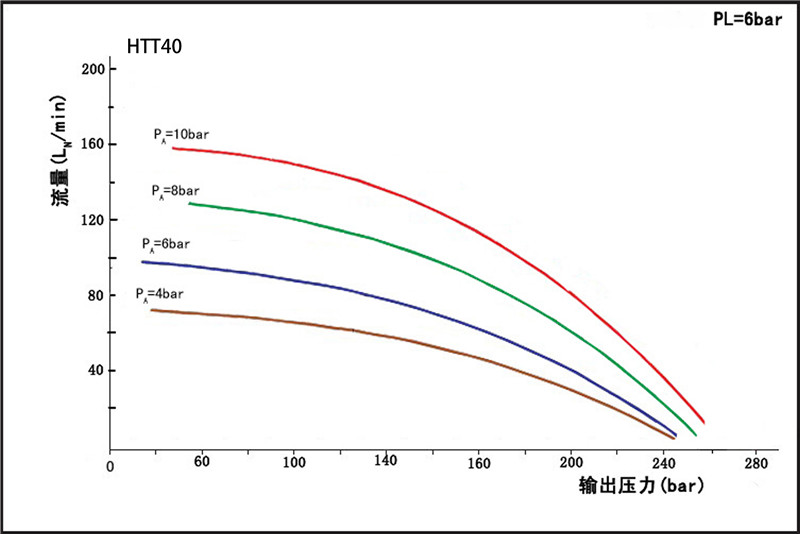

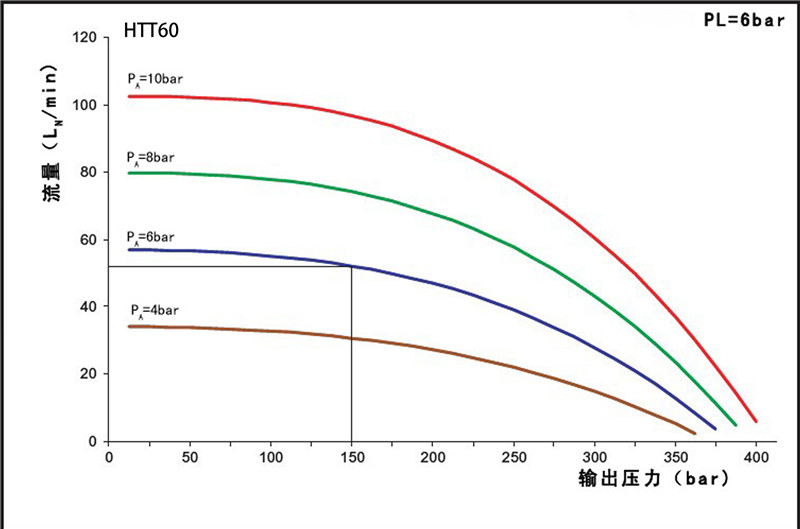

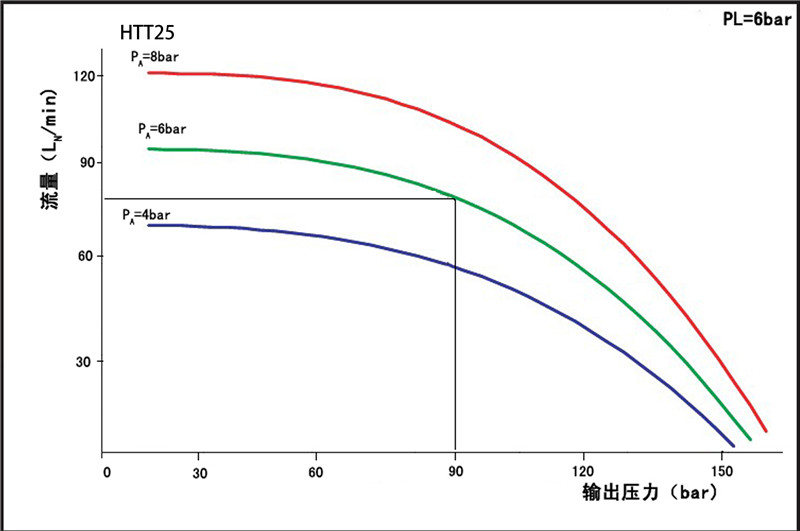

HT系列气体增压泵流量图：
